Flip Dot hodiny

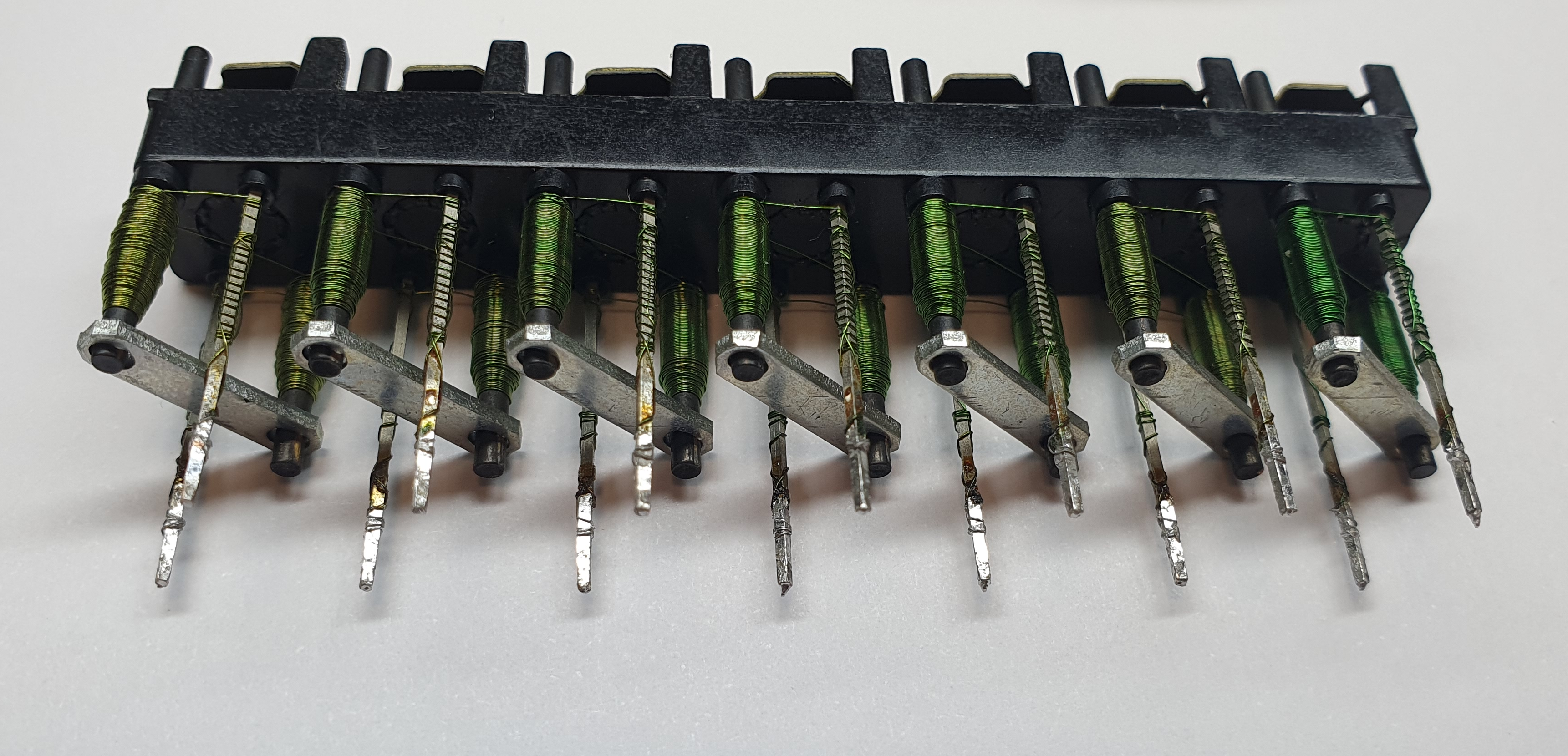

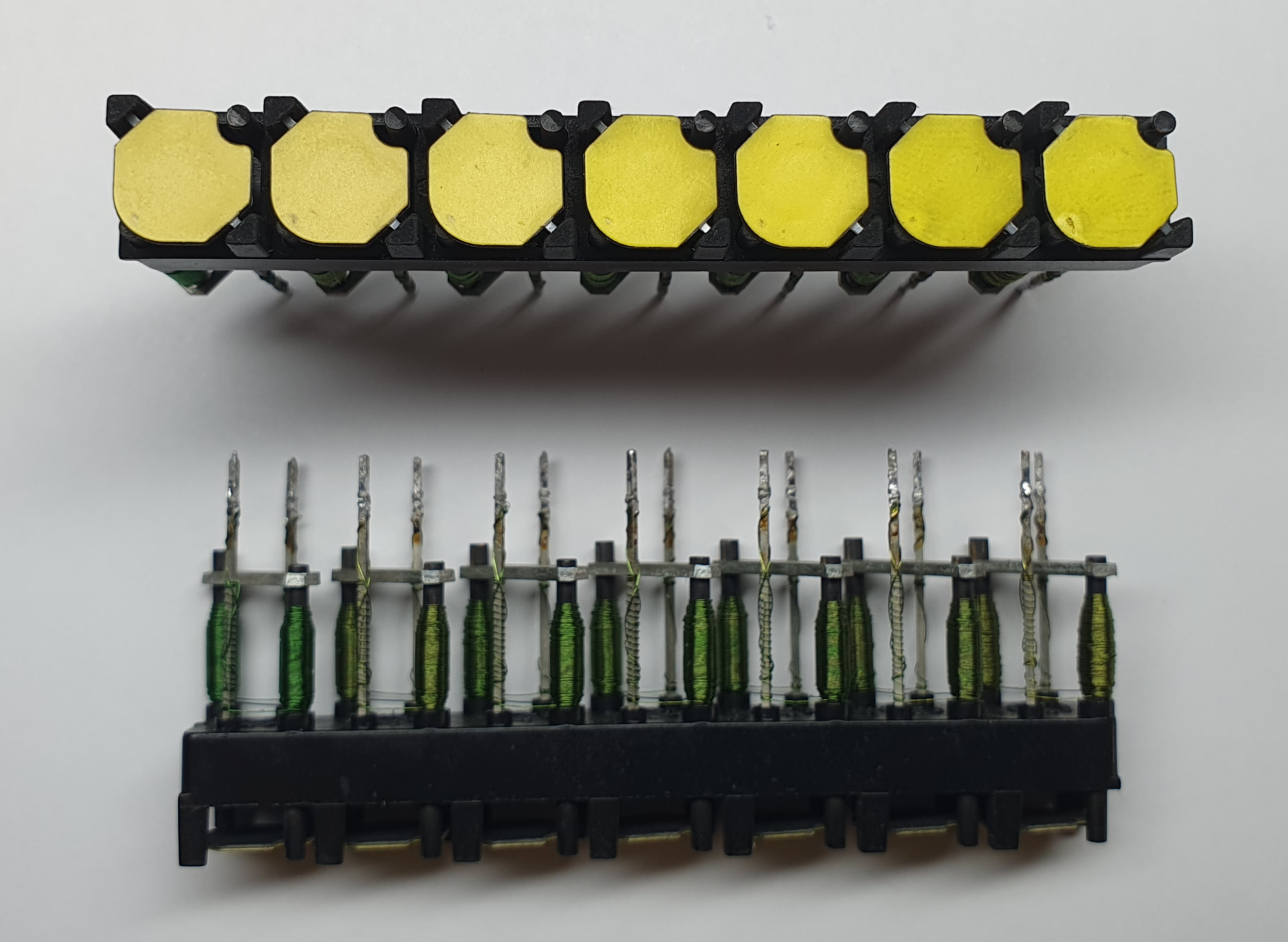

Před několika lety se mi dostala do ruky poničená deska BUSE panelu. Na panelu chybělo několik terčíků, a několik polí bylo poničeno. Rozhodl jsem se panel rozebrat na jednotlivé pole s sestavit vlastní displej. Sundání polí s terčíky, nebylo tak pracné jako jejich následné čištění sundání krycí folie.

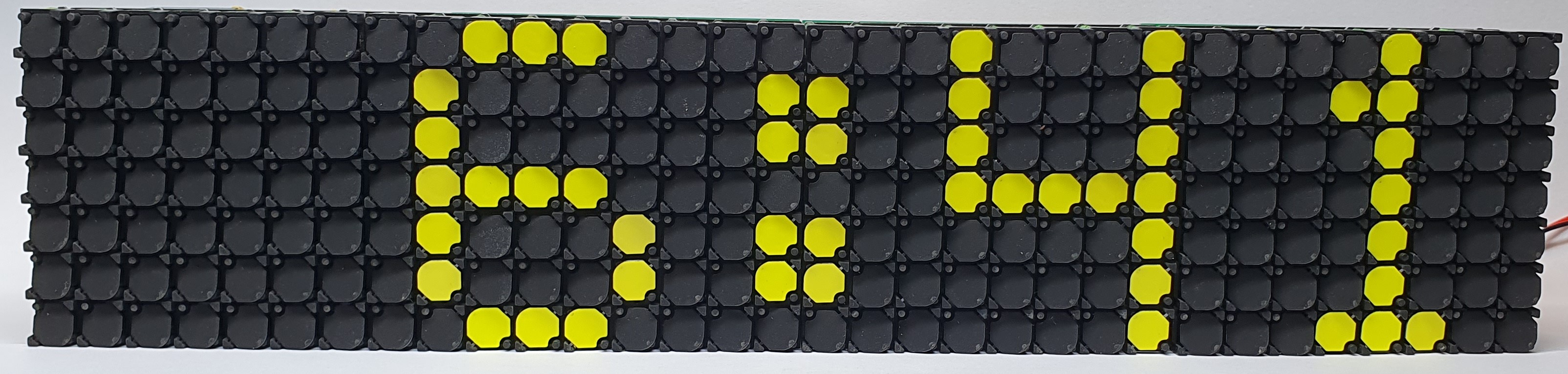

Můj displej má rozlišení 7×32 terčíků, použití bylo od začátku myšleno jen jako hodiny, i když by šla zobrazovat libovolná grafika.

O principu a řízení Flip-Dot zobrazovačů je na internetu spousty textu, například hackaday.io, radow.org, z českých pak třeba blog.kostecky.cz

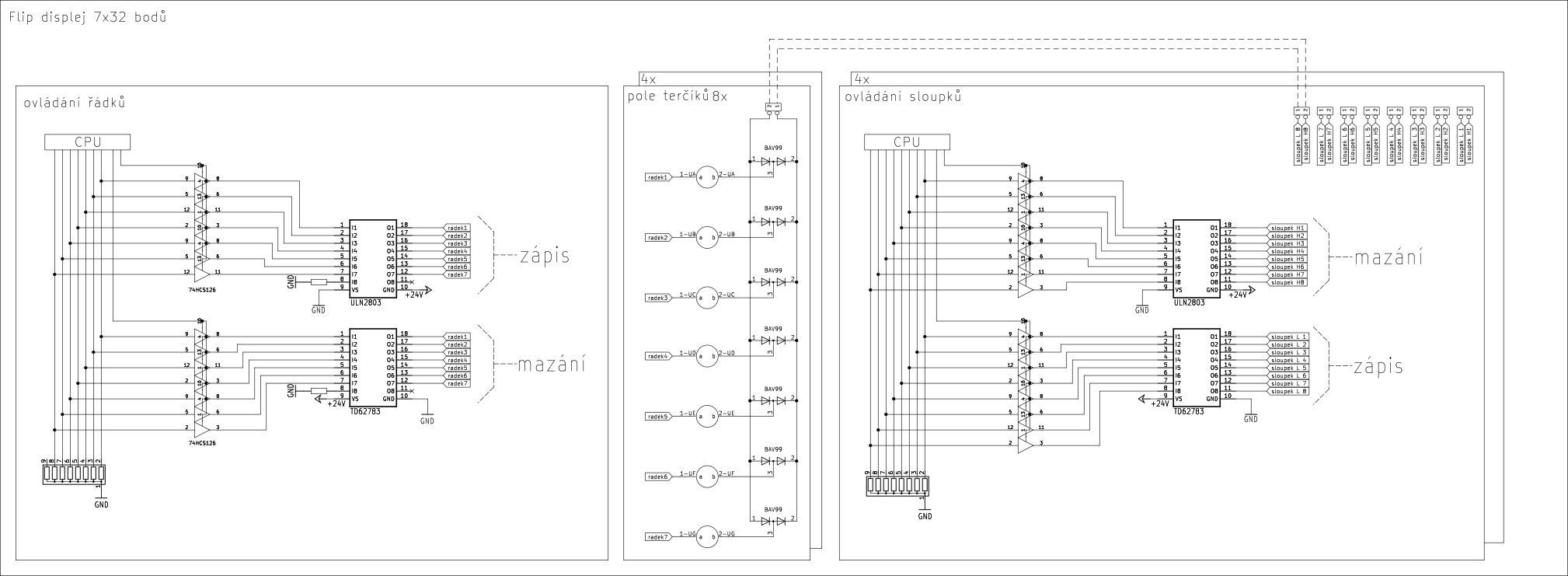

Schéma zapojení:

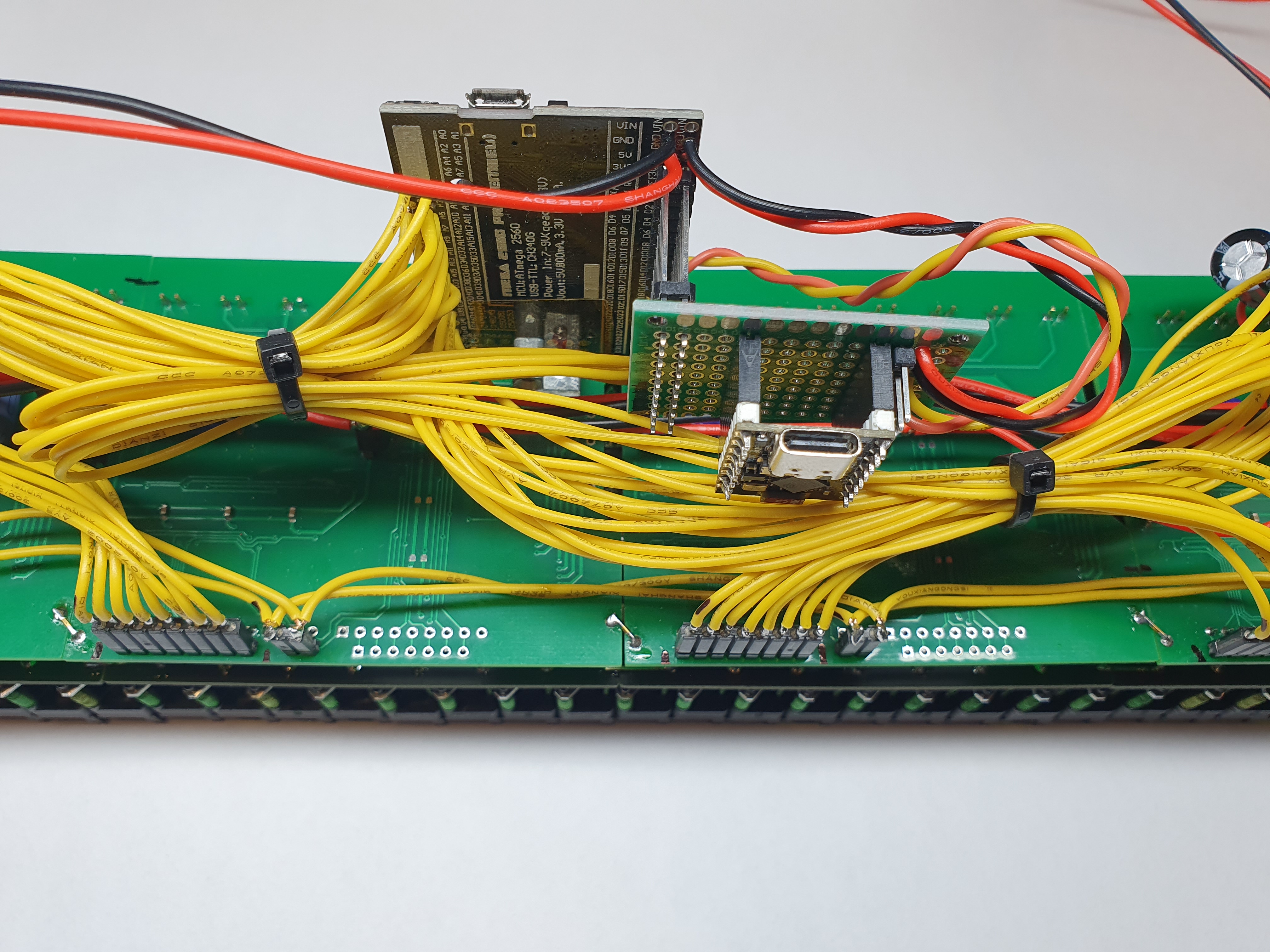

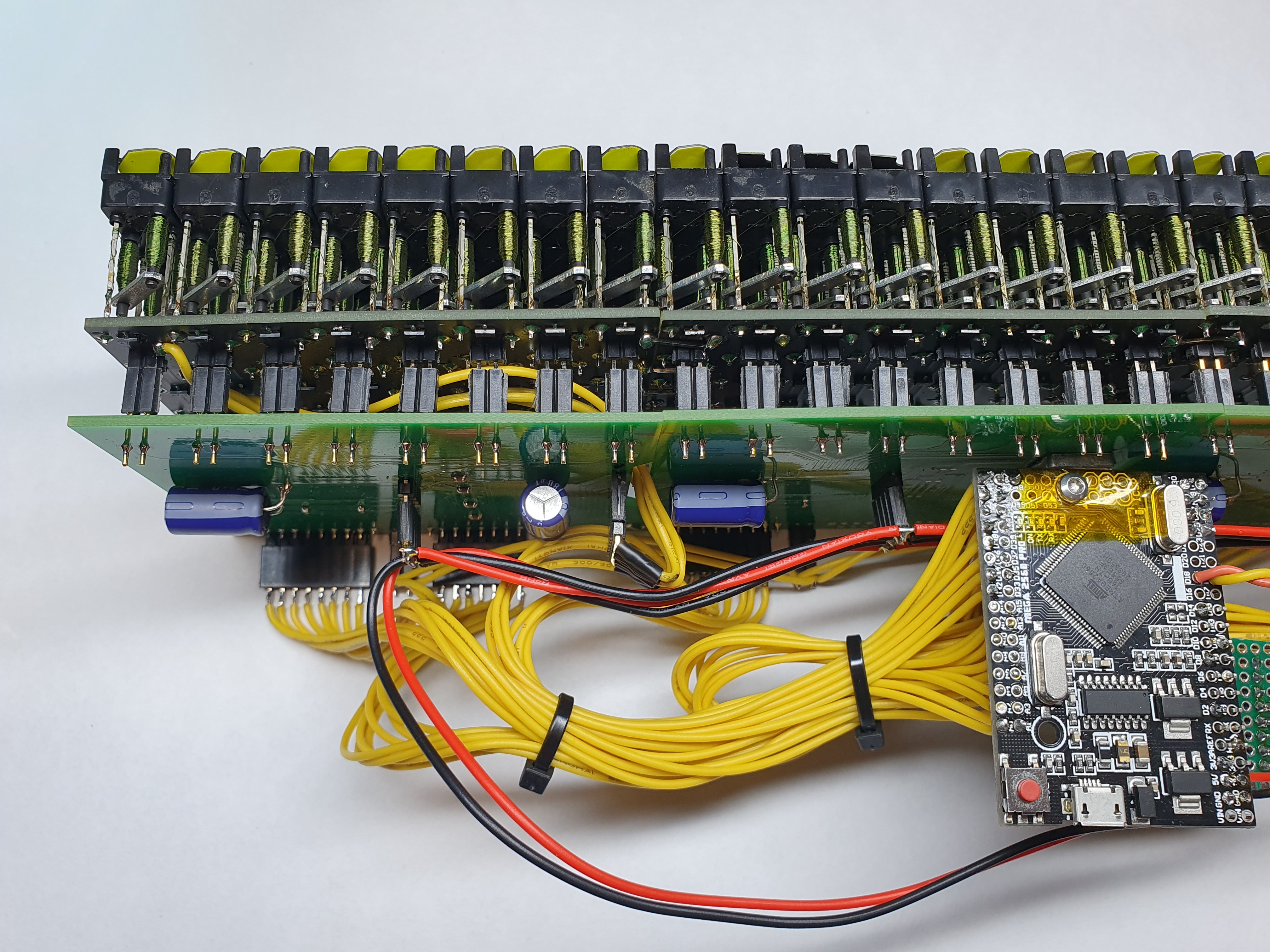

Konstrukce samotného displeje je realizována na celkem osmi dps. Protože jsem měl navíc jeden klon Arduina MEGA2560, zapojil jsem řídící signály přímo do procesoru. Dalším procesorem je pak ESP32c3, který přes WiFi bere čas z NTP serveru.

Terčíky nejsou napájeny 24V, ale ~19V. Komunikace mezi procesory je realizována UARTem, kdy ESP každou minutu pošle čas ve plaintextu, Arduino MEGA2560 následně přepíše zobrazované znaky.

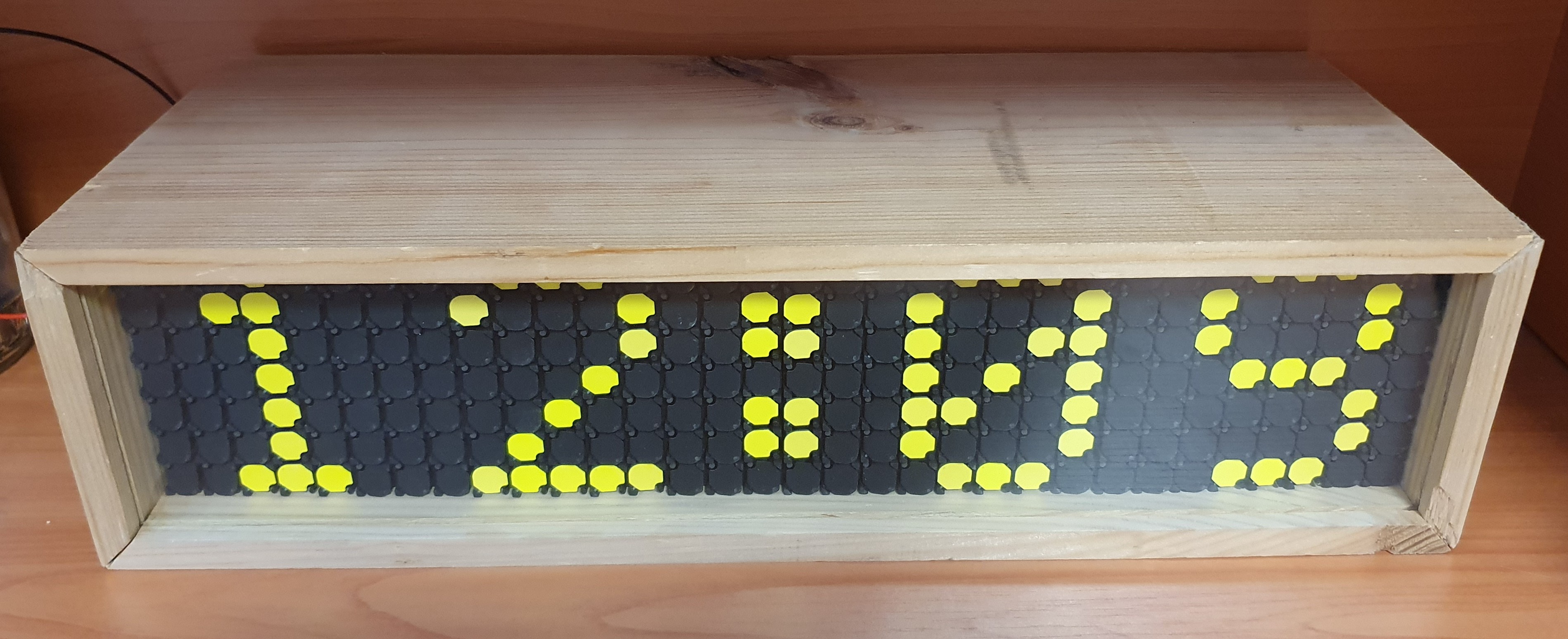

Celý displej je pak umístěn v dosti nedbale vytvořené dřevěné krabičce s čelním sklem.
